TCU200-32多通道高速单光子时间相关计数器

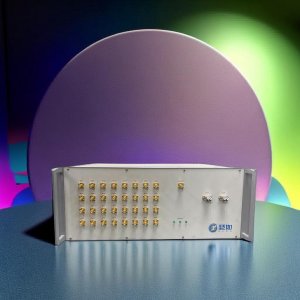

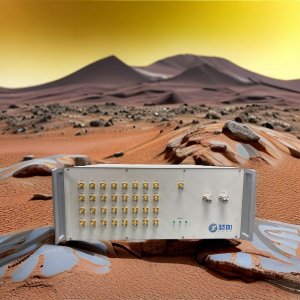

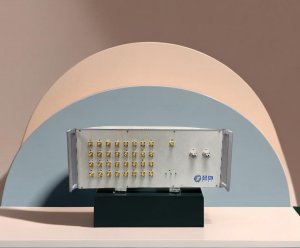

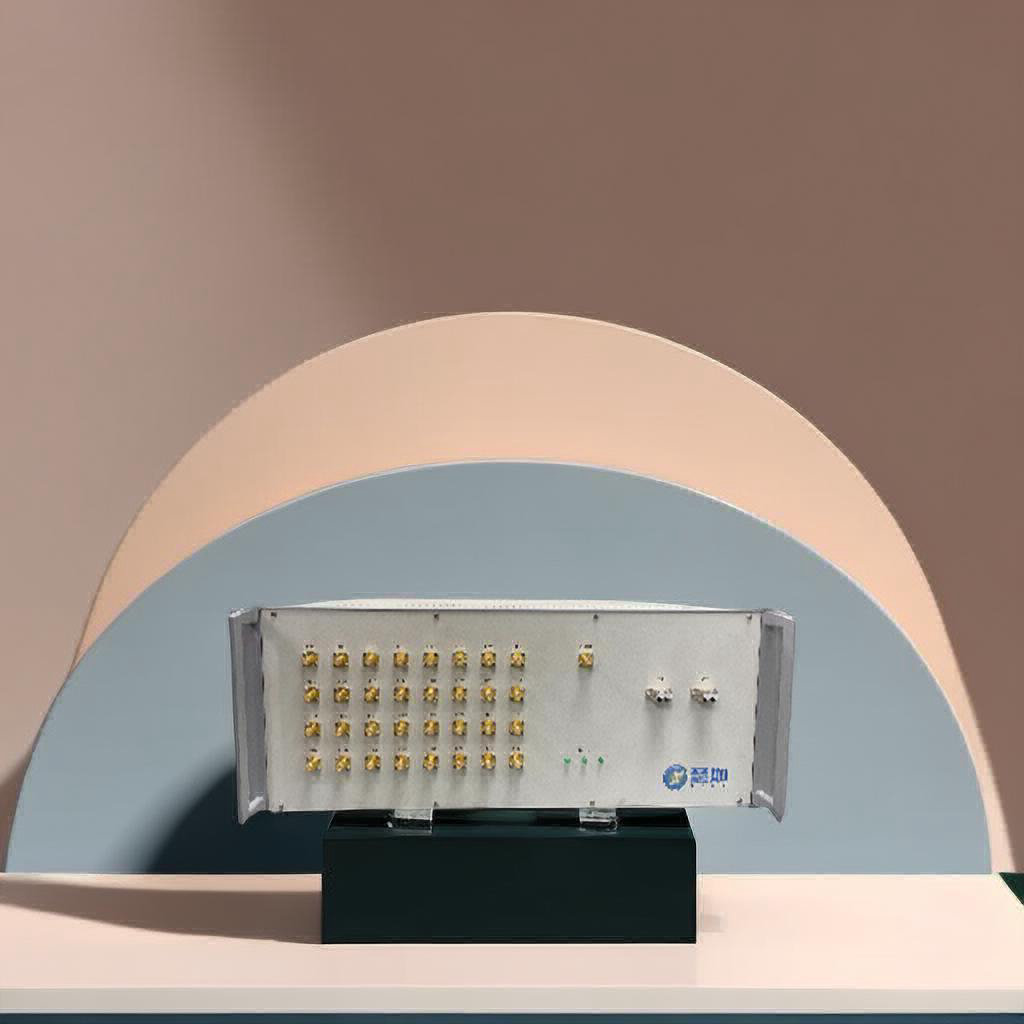

TCU200-32是上海瑟如电子科技有限公司近期推出的一款超高速多通道单光子计数器。在一台标准19寸4U机箱内部集成了32通道时间戳计数模块。每一个通道都可以独立记录输入脉冲上升沿所对应的时间戳。所有通道测量的时间戳汇聚后通过两路10Gb 网口输出，可以持续以 200Msps的速率输出时间戳。实际持续记录时间仅受限于上位机的存储容量和转存速率。
TCU200-32时间戳量程约为15.6小时，输出时间戳的数字分辨率为1 ps。电子计时分辨率和单次测量抖动（single-shot rms）都低于20 ps。每个通道集成了128点深度的高速缓存，缓存深度内单个通道的突发计数率高达90Msps，死时间为11 ns。
TCU200 系列计数器提供定制选项，通道数可定制，定制选项为8、16、32通道。 各通道饱和计数率总和为200Msps， 定制选项为100Msps~600Msps。如需更多通道数或有其它定制需求，请详询瑟如电子。
TCU200应用领域
- 时间相关单光子计数
- 荧光寿命成像
- 量子通信
- 激光雷达
- 高能核物理
- 高精度时频系统
- 通信协议分析
TCU200-32 | ||
输入信号 | 通道数 | 32 |
接口 | SMA | |
参考时钟频率： | 10MHz | |
信号标准 | LVTTL, 1MΩ（可选配50Ω） | |
测量触发方式 | 上升沿触发 | |
最小触发脉冲宽度 | 500 ps | |
测量性能 | 时间戳回滚周期（量程） | 约56000s |
时间差抖动（RMS） | 典型值 20 ps | |
时间戳数字分辨率 | 1 ps | |
测量模式 | T2 （时间戳模式） | |
单通道测量死时间 | 11ns | |
单通道突发计数率 | 90 Msps | |
单通道饱和计数率 | 90 Msps | |
设备饱和计数率（所有通道总和） | 200 Msps | |
上位机持续记录时间 | 仅受限于上位机配置 | |
数据通信 | 数据接口 | 双口10Gb SFP+ |
上位机 | 16GB RAM，2T NVME SSD， 10Gb 2port （可定制） | |
线缆 | 3米 多模光纤 | |
